Descripción del Producto
| Componente |
Especificación Técnica |
| La dimensión |
6055*2438*2896mm |
| El techo del bastidor principal |
2.0~3.0mm, la SGH340, con la pulverización electrostática de galvanizado. |
| Cuna de techo |
C90&Sq. 25, 1.2~2.0mm, con la pulverización electrostática de galvanizado. |
| Piso del bastidor principal |
2.0~3.0mm, la SGH340, con la pulverización electrostática de galvanizado. |
| Piso de la cuna |
C120, 1.8~3.0mm, con la pulverización electrostática de galvanizado. |
| Pilar de la esquina |
2.0~3.0mm, la SGH340, con la pulverización electrostática de galvanizado. |
| Pieza de la esquina de elevación |
Reparto de la esquina de 6mm |
| Placa de cubierta de techo |
Galvanizado de 0,5 mm. Chapa de metal |
| Aislamiento del techo |
Fibra de vidrio de 75mm con lámina de aluminio, la densidad=14kg/m3. |
| Falso techo techo |
Galvanizado 0,45 mm. Hoja de Metal |
| Placa de la base del piso |
Láminas de Policarbonato de 2,5 mm, alta resistencia a la intemperie y resistencia al impacto |
| Aislamiento de piso (opcional) |
Fibra de vidrio de 75mm con lámina de aluminio, la densidad=14kg/m3. |
| El suelo |
Placa de cemento de fibra de 18mm |
| Pisos de PVC |
1.6Mm resistente cuero vinilo |
| El panel de pared |
De doble cara de chapa de acero galvanizado (0.3/0.3mm y 0.4/0.4mm con recubrimiento), 50mm/75mm/100mm EPS/fibra de vidrio/lana de roca/PU/panel sándwich con aislamiento |
| La ventana |
El PVC de doble cristal de ventana corrediza de vidrio con pantalla de mosquitos & valla de seguridad |
| Sistema eléctrico |
Incluyendo PDB/conector macho/hembra industrial/switch/lámpara |
| Tubo de drenaje de lluvia |
¢50 mm de tubo de PVC |
¡Servicio personalizado y diseño a medida disponibles según sus necesidades!
¿Qué es un paquete plano (Flat Pack)?

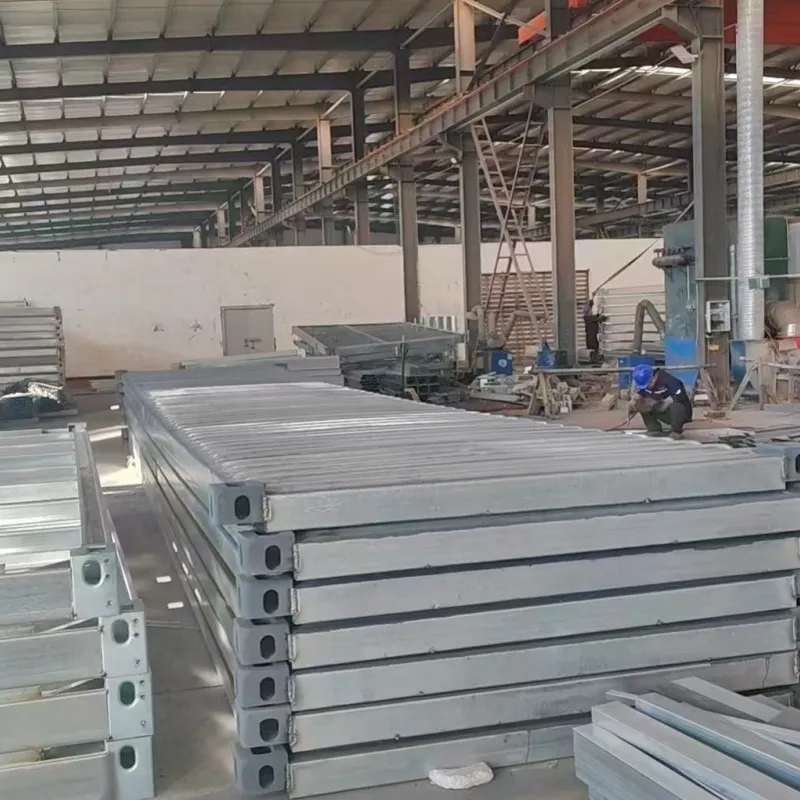

El contenedor de paquete plano es un sistema modular prefabricado industrializado, compuesto de techo, piso, pilares y paneles de pared (con puertas y ventanas). Las dimensiones de esta unidad cumplen con el estándar del contenedor de envío ISO (20 pies). El sistema de techo viene completamente prefabricado listo desde fábrica.
Durante el transporte, se utiliza un sistema de embalaje integrado, lo que significa que todos los componentes de una casa contenedor modular se consolidan en un único paquete plano. Esto incluye el techo, el piso, los 4 pilares, todos los paneles de pared (incluyendo puertas y ventanas) y los accesorios de conexión necesarios.

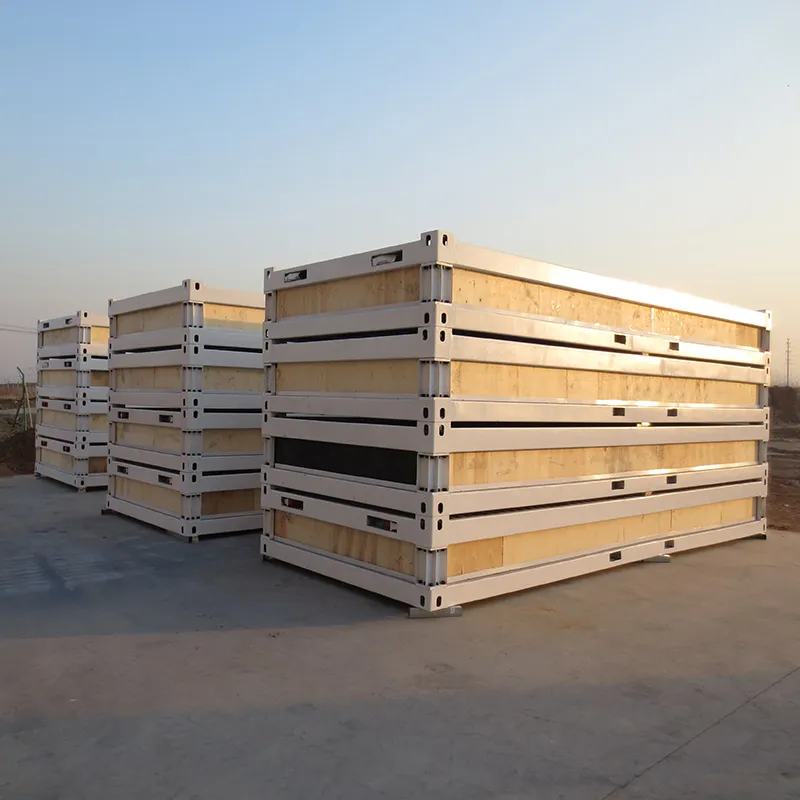

Cuatro unidades de paquete plano se pueden agrupar en un solo fardo con las mismas dimensiones de un contenedor de envío ISO estándar, facilitando el transporte y las maniobras de carga y descarga con grúa. Además, las unidades se pueden consolidar en contenedores de 40 pies HQ, optimizando el espacio para transportar hasta 6 unidades por cada contenedor de envío. Este sistema modular permite combinaciones tanto horizontales como verticales, pudiendo apilarse hasta un máximo de 3 pisos de altura para optimizar el espacio útil en diversos proyectos.
| Un contenedor de 40ft HQ puede cargar hasta 6 unidades |

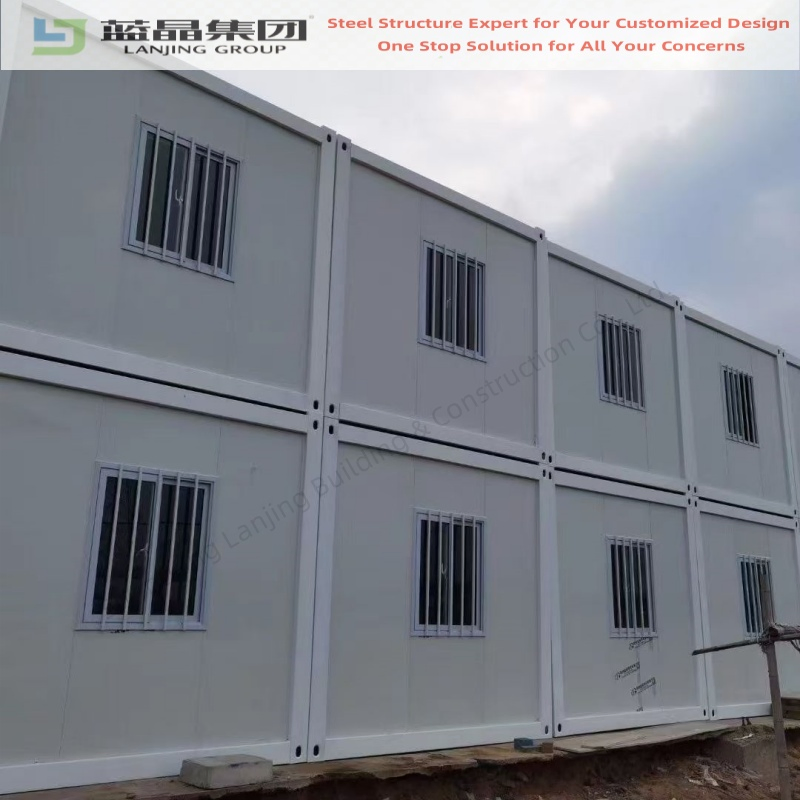

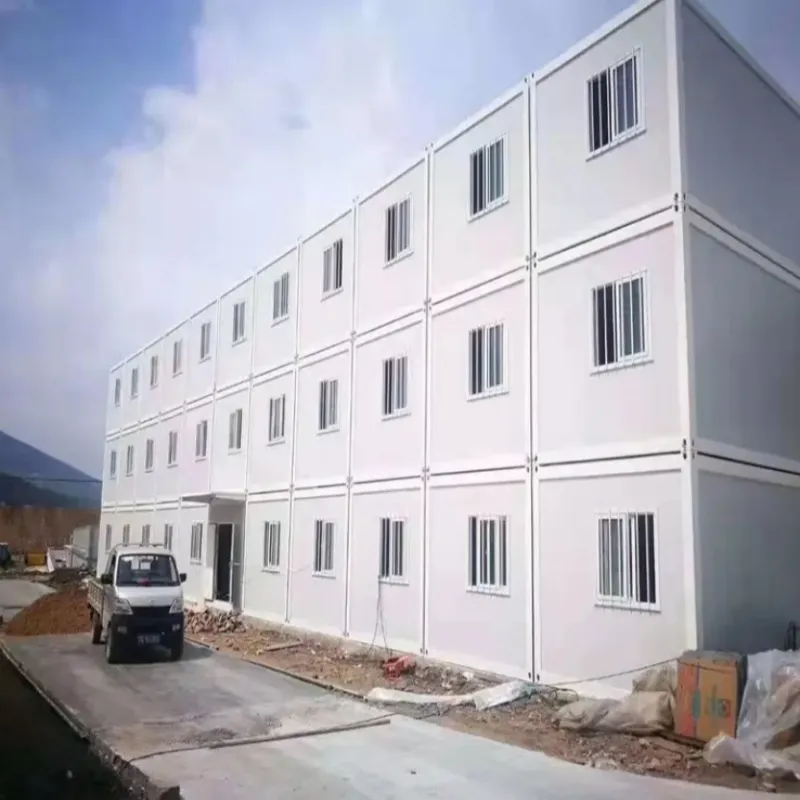

Apilable hasta un máximo de 3 pisos de altura |
Fotos Detalladas

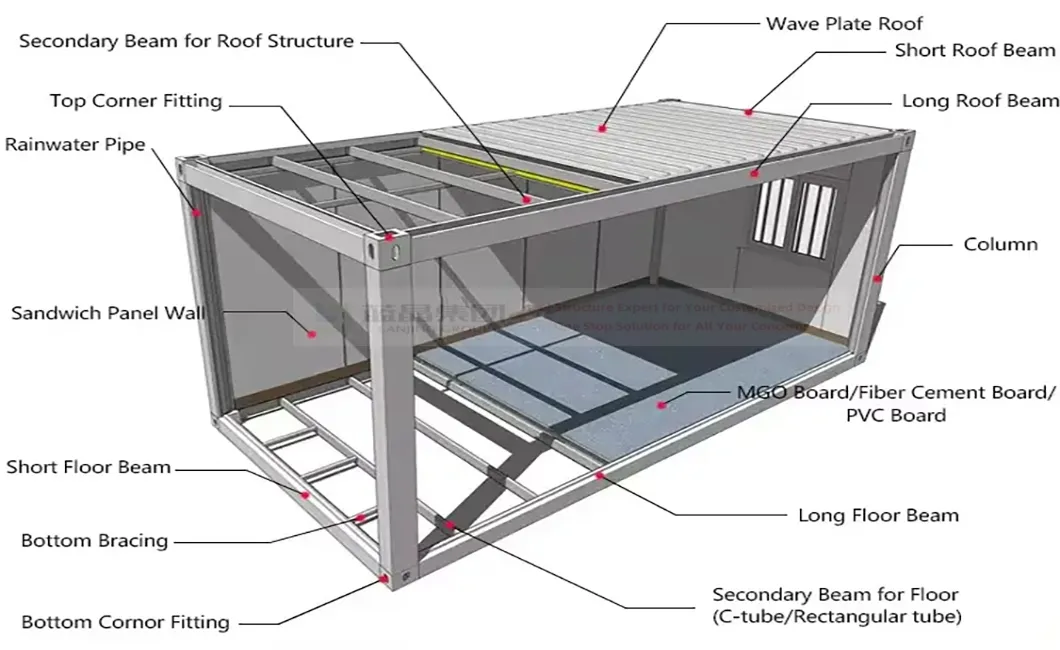

Parámetros de Componentes

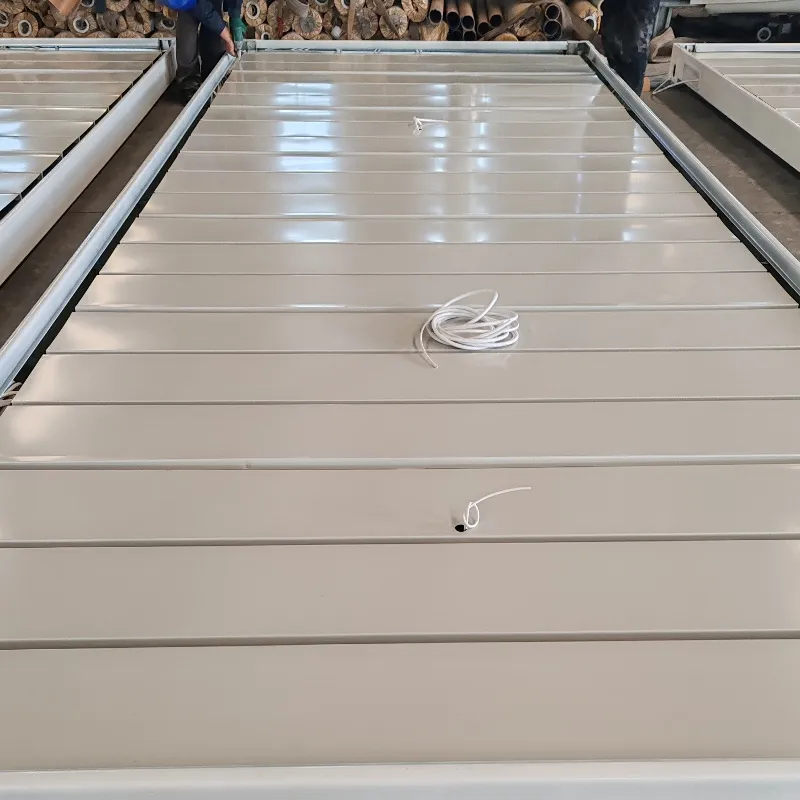

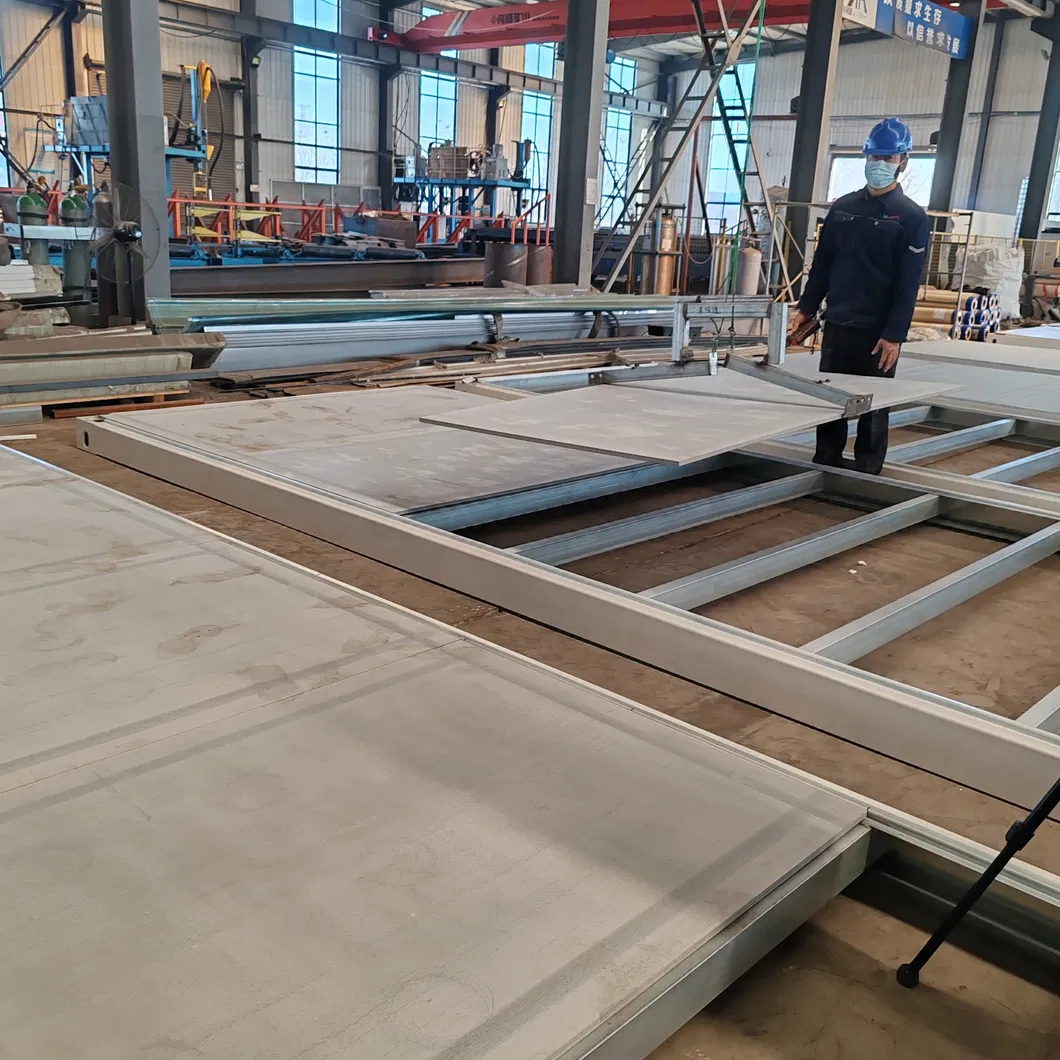

1. Estructura de Techo de la Unidad:
| Bastidor de Techo |
Pieza de Esquina |
Placa de Cubierta |
Aislamiento |
Falso Techo |
Viga principal: 2.0~3.0mm, SGH340, Galv.
Viga secundaria: C90 & Sq. 25, 1.2~2.0mm, Galv. |
Reparto de esquina de 6mm |
Chapa de metal galvanizado de 0,5 mm |
Fibra de vidrio de 75mm con lámina de aluminio, densidad=14kg/m3 |
Chapa de metal galvanizado de 0,45 mm |

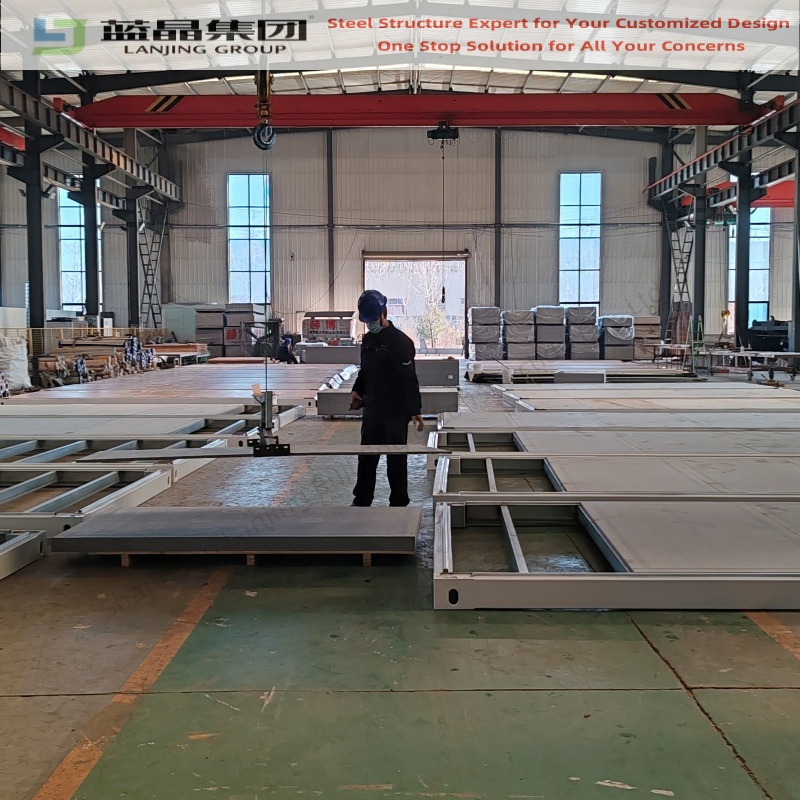

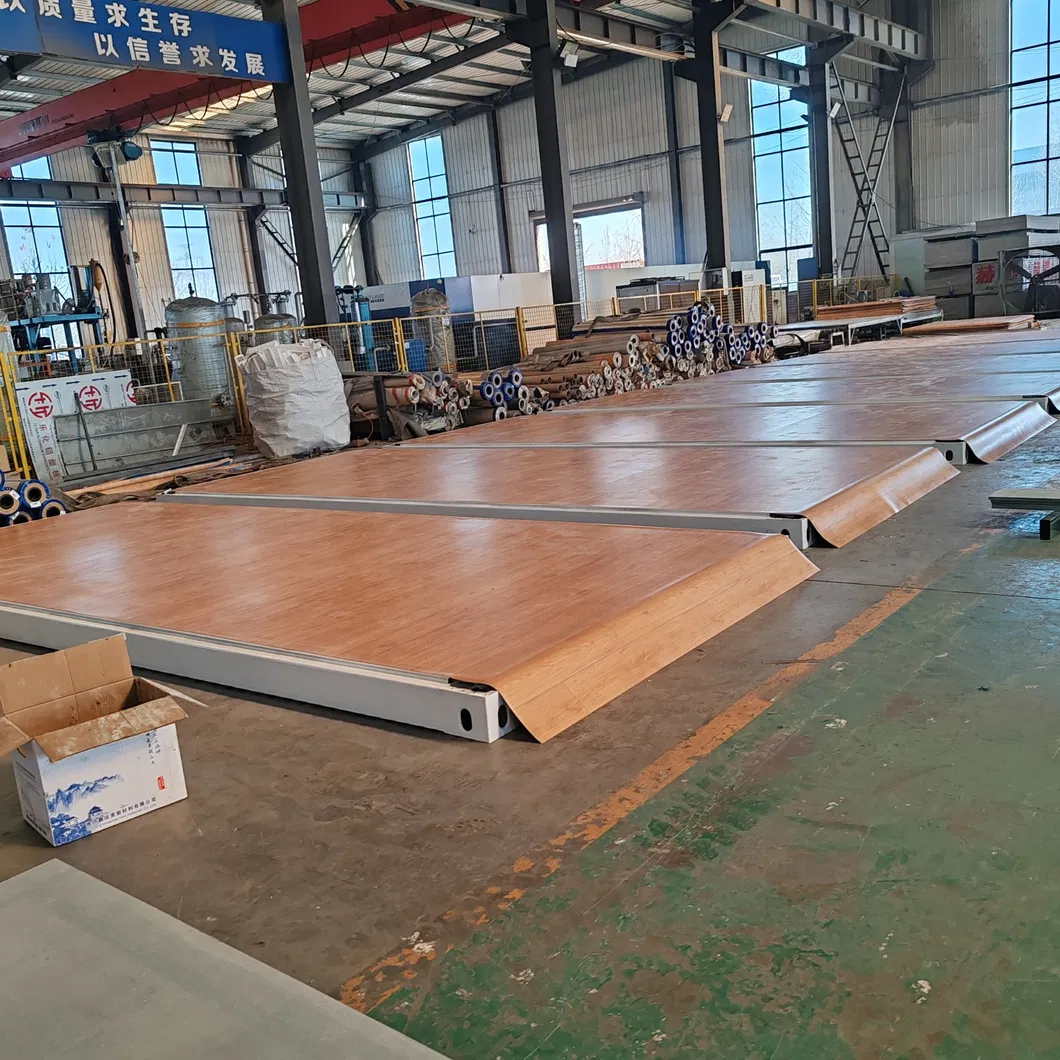

2. Estructura de Base de la Unidad (Suelo):
| Bastidor de Piso |
Pieza de Esquina |
Placa Base |
Aislamiento de Piso |
Suelo Sólido |
Revestimiento de PVC |
Viga principal: 2.0~3.0mm, SGH340, Galv.
Viga secundaria: C120, 1.8~3.0mm, Galv. |
Reparto de esquina de 6mm |
Chapa de metal galvanizado de 0,5 mm |
Fibra de vidrio de 75mm con lámina de aluminio (densidad=14kg/m3) |
Placa de cemento de fibra de 18mm |
Vinilo de alta resistencia de 1.6mm |

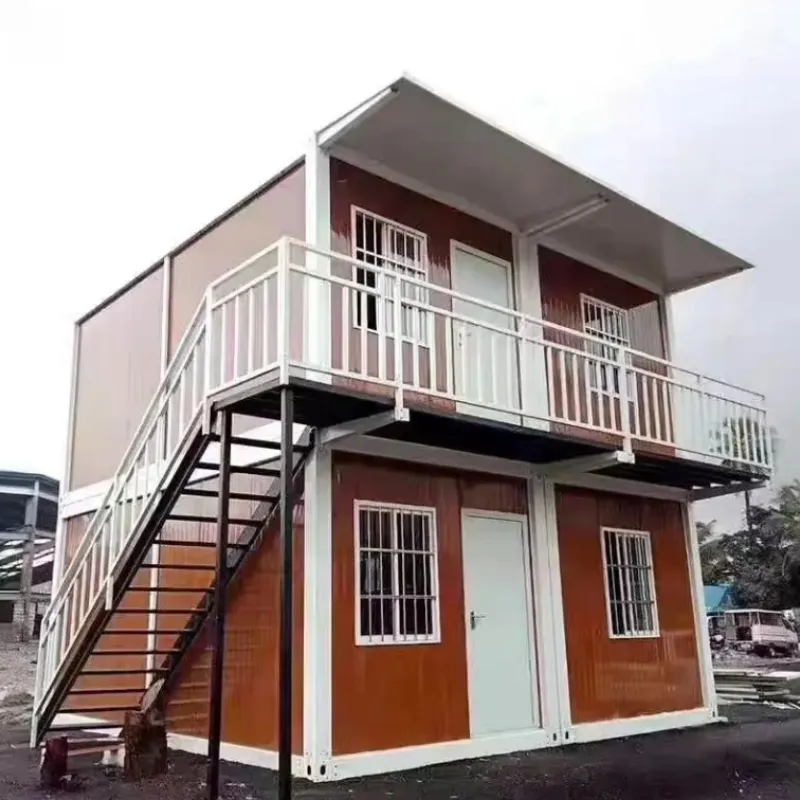

3. Puertas y Ventanas:
| Puertas |
Ventanas |

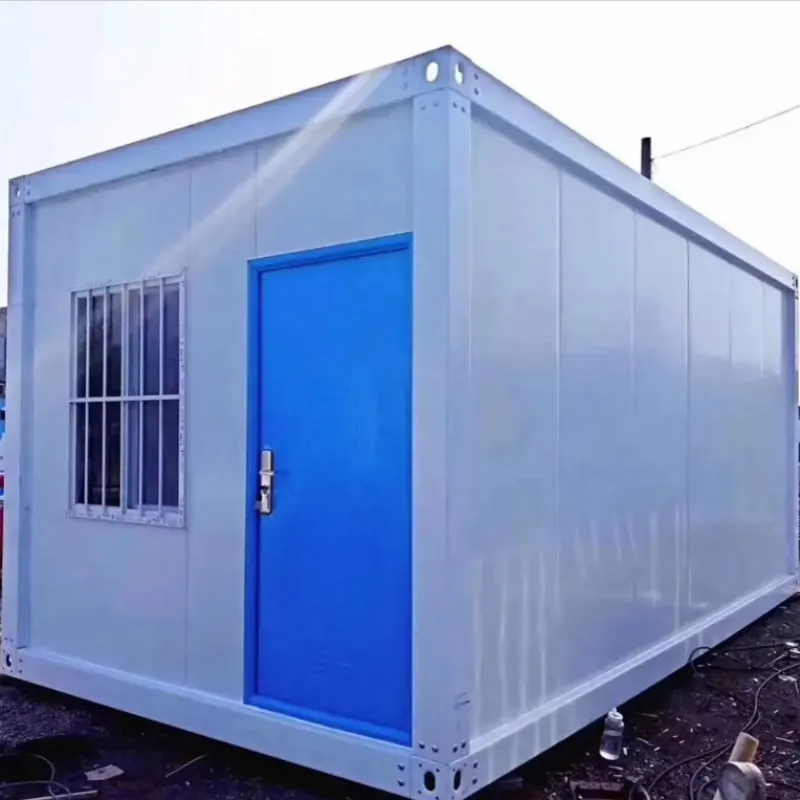

| Puerta de acero reforzado especial para casa contenedor (840*2030mm) equipada con cerradura de seguridad. |
Ventana corredera de PVC con doble cristal de seguridad, mosquitera y reja metálica de protección integrada. |
4. Sistema Eléctrico Integrado:
| Cableado Eléctrico |
Tomas de Corriente |
Iluminación |
Interruptores |

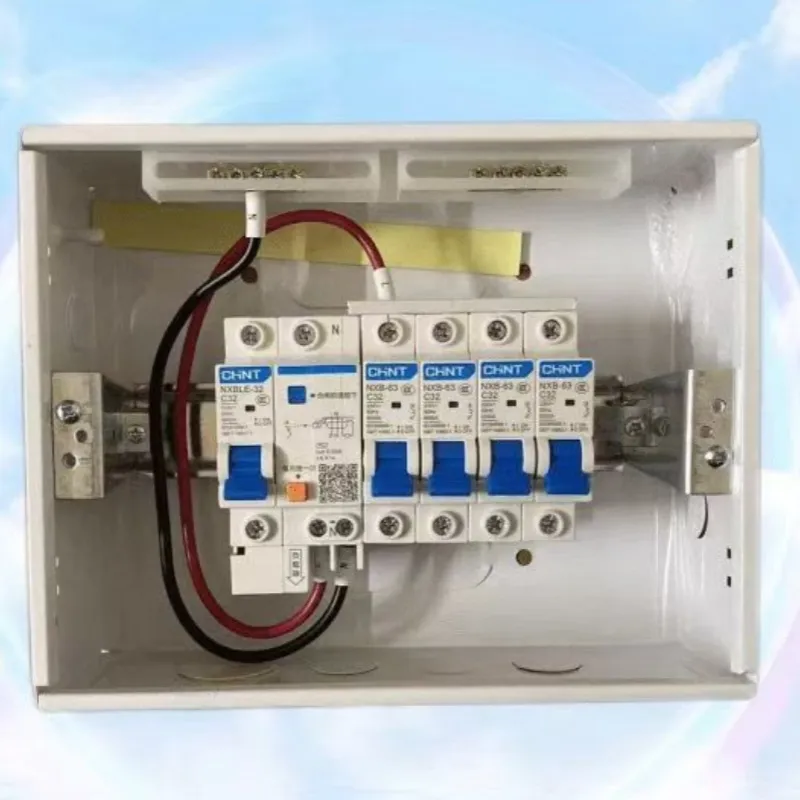

Caja de Distribución |
Enchufe Industrial |
| 2.5mm² para el sistema de iluminación general; 4.0mm² diseñado para unidades de aire acondicionado. |
Zócalo universal de 10A con diseño de cinco orificios. |
Lámpara fluorescente de doble tubo, 220V, 50~60Hz. |
Equipados con su caja de empalmes correspondiente. |
Caja protectora con interruptores automáticos y dispositivo de protección diferencial contra fugas a tierra. |
Conexión industrial de 5 polos. |

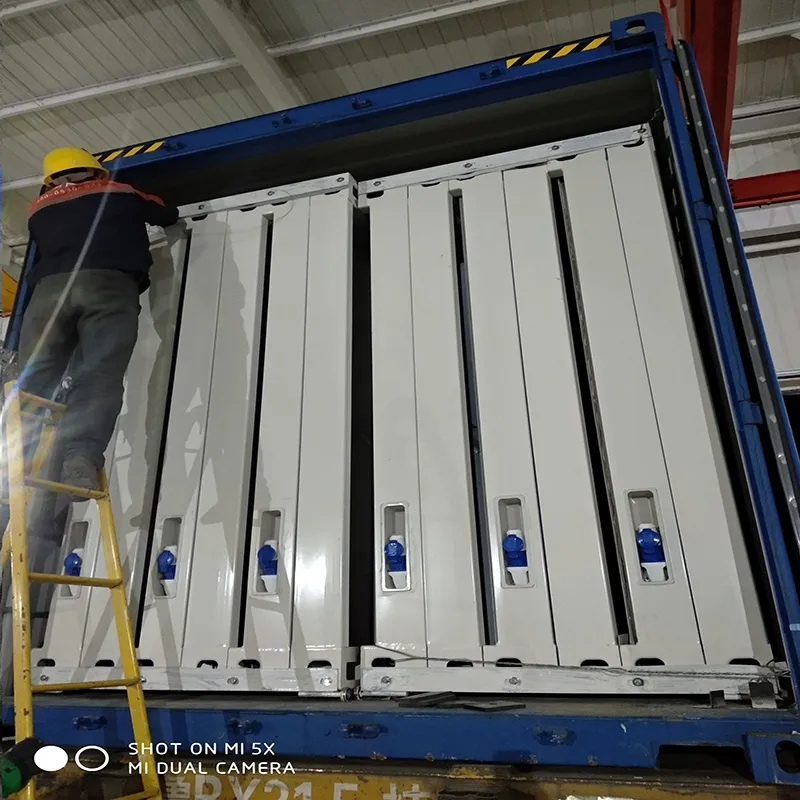

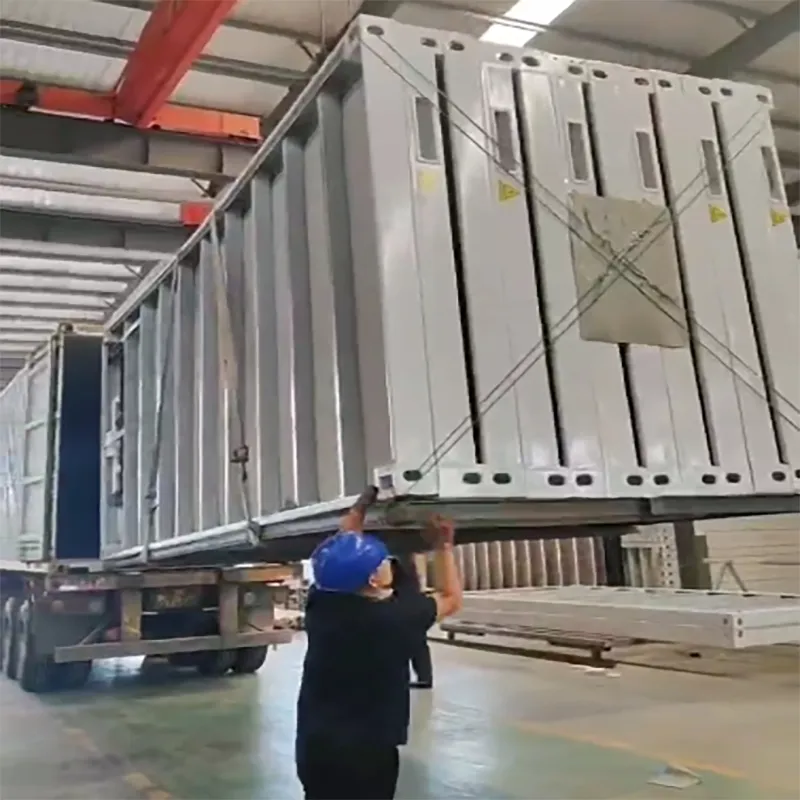

Embalaje y Envío
Evaluamos rigurosamente la fragilidad, el peso y los riesgos potenciales durante el traslado de todos los componentes modulares al cargarlos en los contenedores de transporte. Implementamos medidas de protección estructural adecuadas para asegurar que el proceso de descarga en el sitio de destino sea óptimo, seguro y eficiente para nuestros clientes.

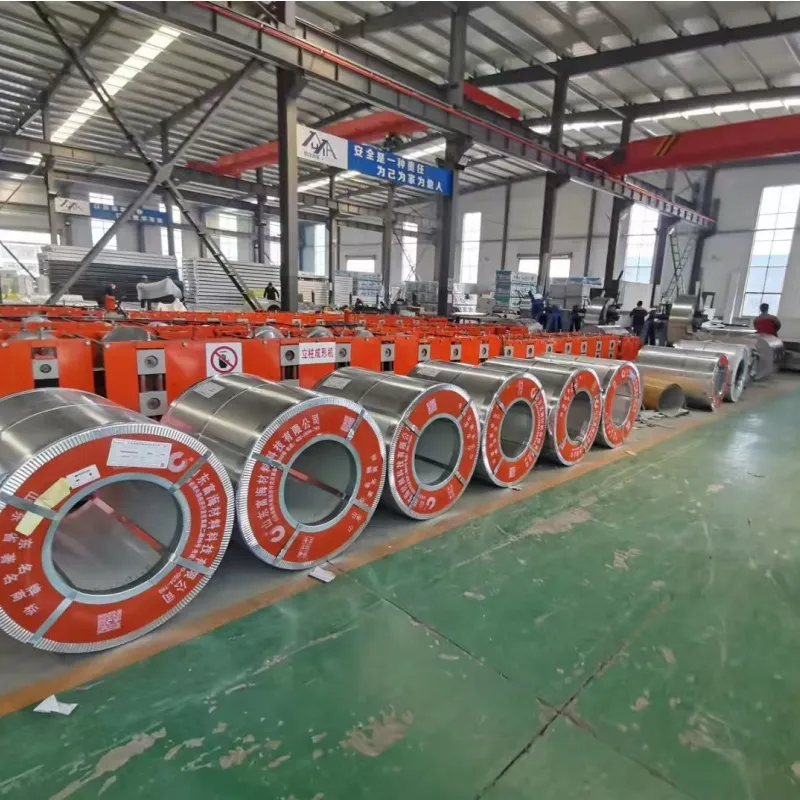

Perfil del Fabricante y Capacidades
Somos un fabricante profesional de estructuras de acero y unidades de alojamiento prefabricadas y modulares con más de 10 años de experiencia especializada.
Nuestra Trayectoria:
Ofrecemos una solución integral "todo en uno" que abarca desde la consultoría inicial, investigación y desarrollo (I+D), diseño a medida, fabricación industrializada, logística de envío, instalación o supervisión de proyectos en obra, hasta un completo servicio de soporte posventa.

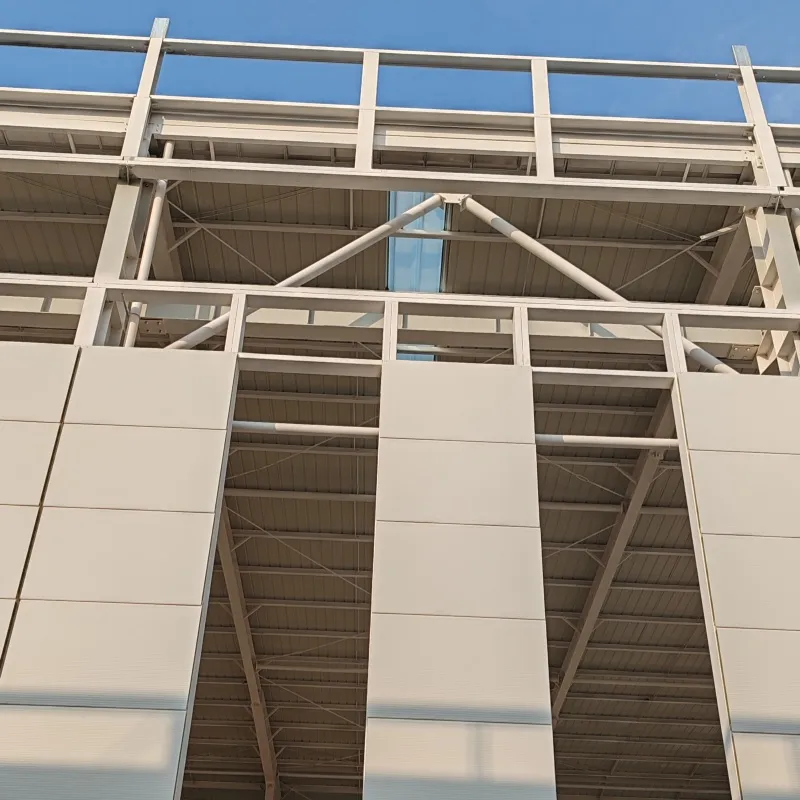

Nos especializamos en el desarrollo de almacenes con estructura de acero de alta calidad, talleres industriales, marcos de acero de gran altura y campamentos de alojamiento modular destinados a sectores clave como la minería, petróleo y gas, oficinas de obra, dormitorios temporales, comedores y módulos de aseo.
| Gama Principal de Soluciones |

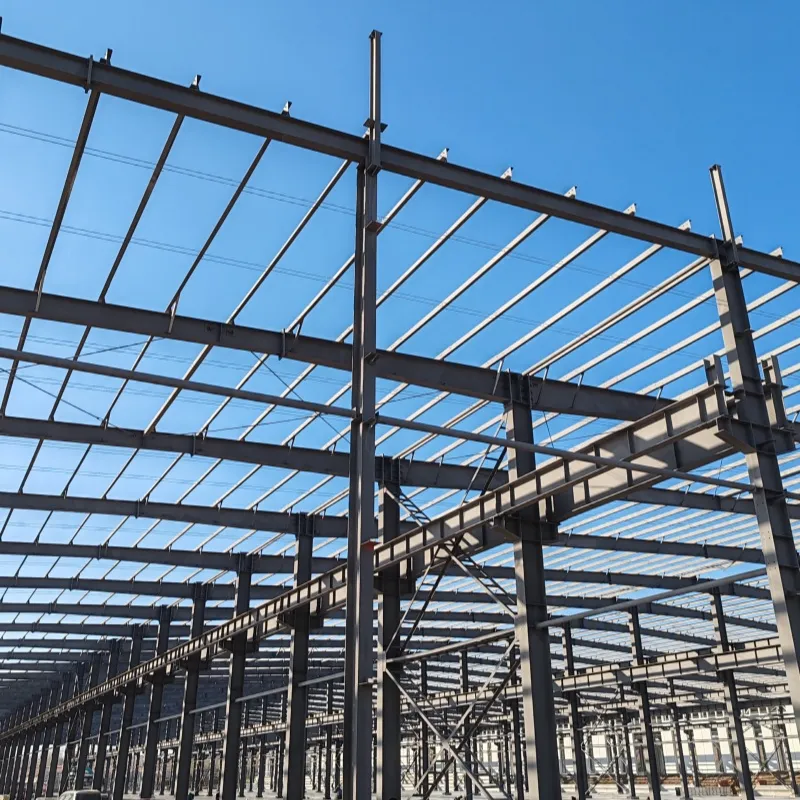

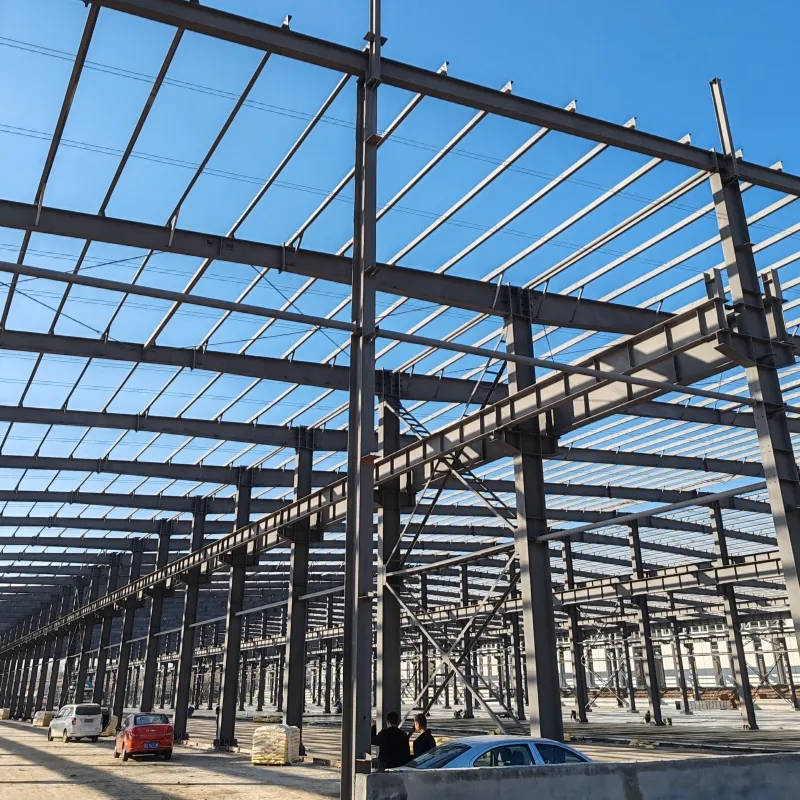

| Almacenes, talleres y plantas con estructura de acero de ingeniería |
| Unidades de alojamiento y casas contenedor modulares |
| Edificaciones prefabricadas residenciales y comerciales rápidas |
Galería de Proyectos Ejecutados
Proyecto Destacado 1: Arabia Saudita
| Ubicación |
Arabia Saudita |
| Aplicación |
Edificio prefabricado para alojamiento de personal en complejo agrícola |
| Incluye |
Oficinas del administrador del sitio, oficinas ejecutivas, dormitorios para personal de alta jerarquía, módulos sanitarios y de ducha |
| Estructura |
Dimensiones personalizadas, marcos de acero con paneles de hormigón celular curado en autoclave (ALC) |
| Área Total |
8.000 m² construidos |
| Año de Entrega |
2017 |
Proyecto Destacado 2: Emiratos Árabes Unidos
| Ubicación |
Emiratos Árabes Unidos |
| Aplicación |
Edificio de uso mixto de estructura de acero de 3 niveles (Restaurante en planta baja, zona de recreación en primer piso y dormitorios superiores para altos directivos) |
| Estructura |
Estructura de acero avanzada reforzada con paneles de tabiquería ligera ALC |
| Dimensiones |
30 * 15 * 12 metros |
| Año de Entrega |
2018 |
Proyecto Destacado 3: Indonesia
| Ubicación |
Indonesia |
| Aplicación |
Campamento prefabricado de alto rendimiento para trabajadores de yacimientos de gas y petróleo |
| Módulos |
Instalaciones de oficina, áreas de descanso, servicios sanitarios comunes e individuales |
| Configuración |
Unidades de paquete plano personalizadas de acuerdo con los requerimientos específicos del terreno |
| Área Total |
5.000 m² construidos |
| Año de Entrega |
2017 |
Nuestras Ventajas Operativas
Nuestras casas contenedor modulares de paquete plano se suministran en varios tamaños normalizados y ofrecen ventajas clave y de alto valor:
- Fabricación con materiales metálicos ligeros de alta resistencia estructural.
- Acabado con tratamiento galvanizado o pintura en polvo electrostática de alta resistencia a la intemperie.
- Diseño con óptimo comportamiento de estanqueidad contra el viento y agua.
- Altamente polivalente, idóneo para su montaje en condiciones climáticas exigentes.
- Formato de embalaje que reduce notablemente los costos de flete marítimo y terrestre.
- Costo de inversión altamente competitivo y amortizable.

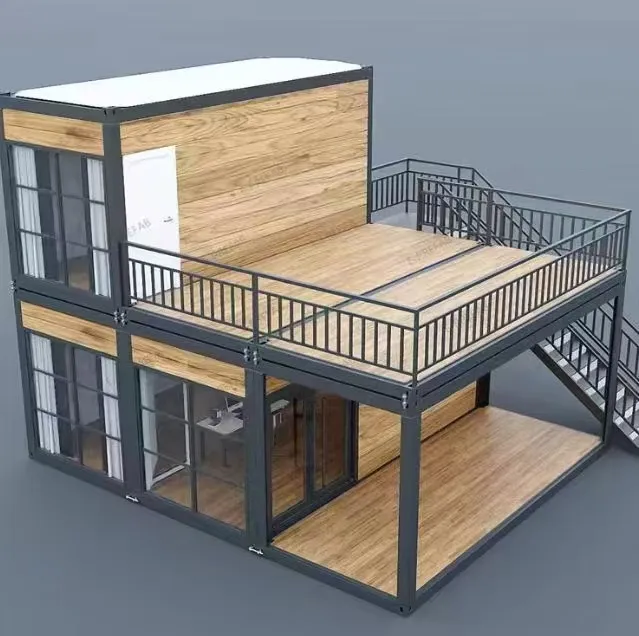

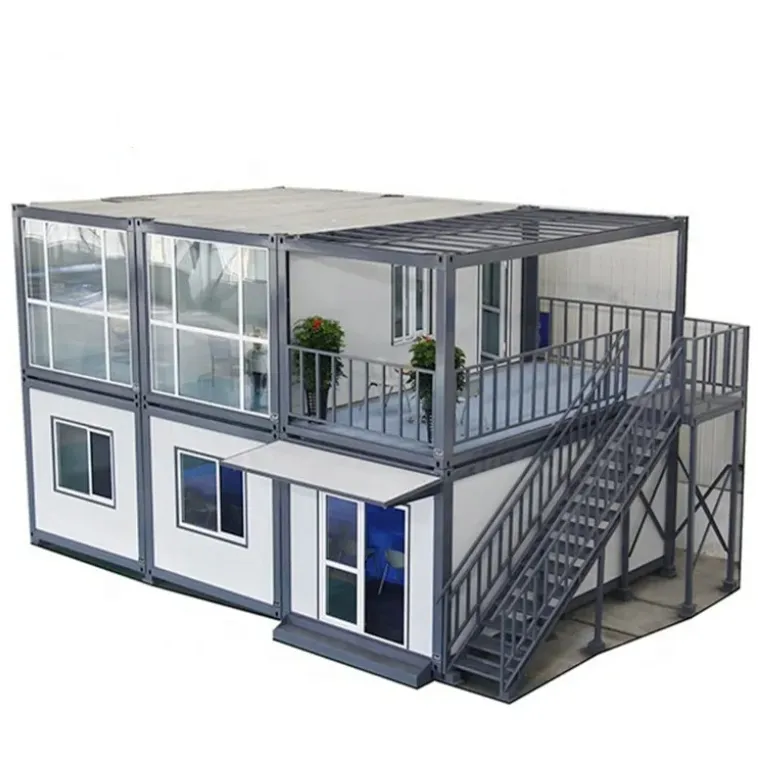

- Modularidad total (unidades interconectables de forma lateral o apilables verticalmente).
- Proceso de armado sumamente ágil, sencillo y manual (los paneles individuales son manejables por operarios, permitiendo levantar una estructura básica en menos de una hora sin maquinaria pesada compleja).
Preguntas Frecuentes (FAQ)
¿Se pueden realizar modificaciones personalizadas o diseños a medida?
Sí, por supuesto. Nuestro equipo de ingeniería profesional se encarga de diseñar y elaborar planos constructivos personalizados basados detalladamente en las necesidades de espacio, clima y distribución requeridas por el cliente.
¿Cómo se lleva a cabo el proceso de montaje en el sitio?
El ensamble es sumamente rápido y no requiere maquinaria compleja de gran tonelaje. Proveemos planos, manuales paso a paso y vídeos detallados del proceso de ensamblado. Si su proyecto lo requiere, también podemos programar el envío de técnicos calificados para brindar soporte y dirección directamente en la obra.
¿Cuál es el plazo habitual de fabricación y entrega del pedido?
El tiempo promedio de despacho de los sistemas modulares es de 10 a 15 días hábiles, contabilizados a partir de la confirmación del pago del depósito inicial y la validación de los planos técnicos.
¿Cuántas unidades se pueden transportar por contenedor marítimo de 40 pies?
Una de las grandes ventajas de nuestro diseño modular es la eficiencia de transporte. En un único contenedor estándar de 40 pies HQ (High Cube) se pueden consolidar hasta 6 unidades de nuestras casas contenedor tipo paquete plano (flat pack).
¿Cuántos pisos o niveles se pueden apilar en estos sistemas modulares?
Nuestras estructuras están calculadas y reforzadas para permitir un apilamiento seguro de hasta un máximo de 3 niveles de altura (planta baja más dos niveles superiores) sin requerir refuerzos estructurales externos adicionales.
¿De qué material se componen el aislamiento térmico y el revestimiento del suelo?
El sistema de aislamiento estándar consta de fibra de vidrio de 75 mm de alta densidad equipada con lámina reflectora de aluminio en techo y suelo. El suelo incluye una base sólida de cemento de fibra de alta resistencia de 18 mm terminada con un revestimiento vinílico de PVC transitable y de alta duración de 1.6 mm.
