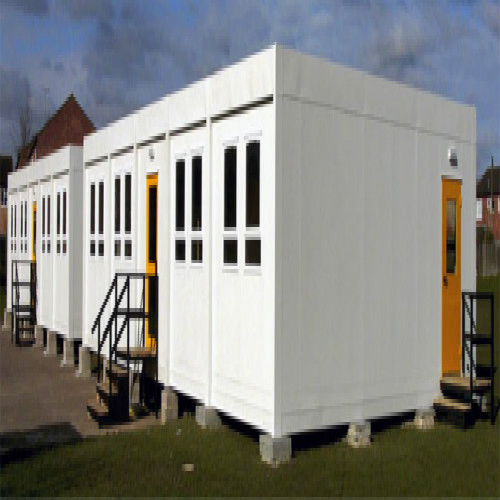

¿Busca una solución óptima para la construcción de alojamientos de su personal? ¿Ha considerado los sistemas de casas modulares?
Para cualquier empresa de construcción, resulta fundamental garantizar la seguridad y el bienestar de los trabajadores proporcionándoles opciones de alojamiento cómodas y seguras durante las obras de construcción. La flexibilidad de montaje y su movilidad hacen de la casa modular una opción altamente confiable y eficiente.
Definición del sistema modular: Describe el uso de unidades prefabricadas en fábrica que se entregan directamente en el sitio para un ensamblaje rápido en módulos estructurados.

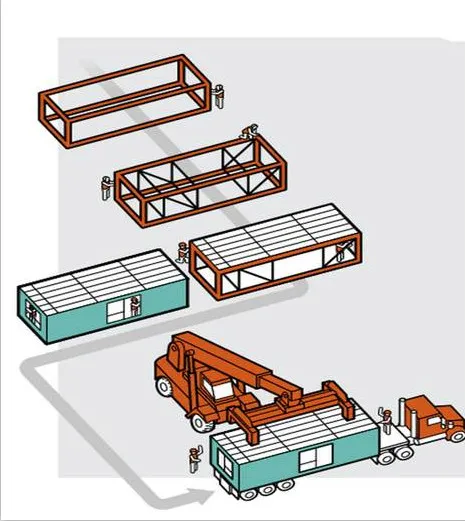

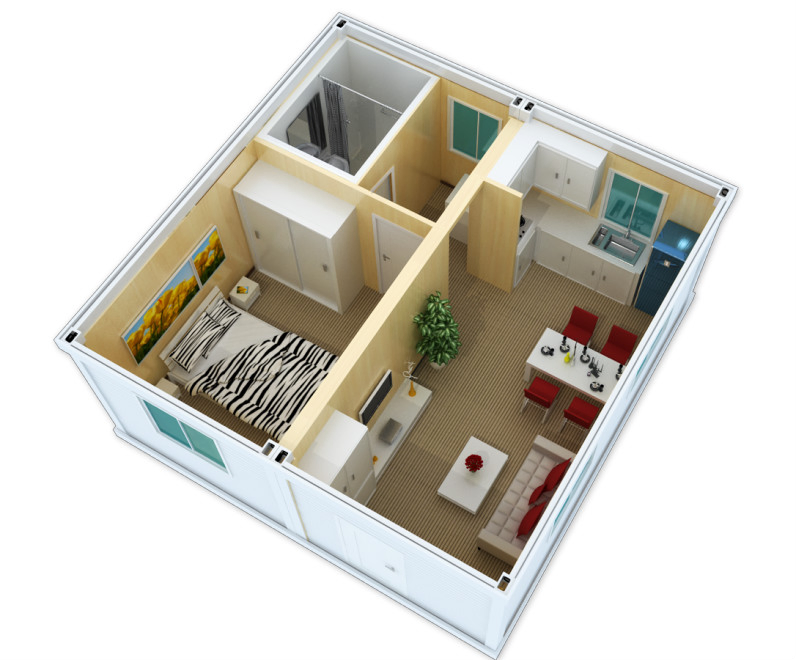

Las casas modulares se construyen en fábricas como estructuras tridimensionales de seis caras, que luego se trasladan al terreno mediante transporte de carga. Con la ayuda de una grúa, los módulos se colocan sobre los cimientos para unirse firmemente. Esta configuración permite diseños flexibles: de lado a lado, de extremo a extremo o apilados en múltiples plantas.
Explore a continuación las especificaciones detalladas de nuestro innovador sistema modular de construcción.

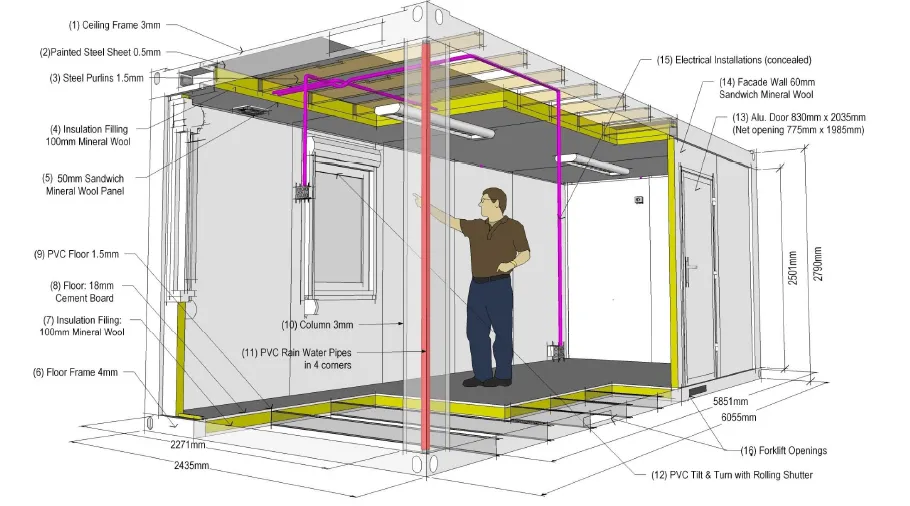

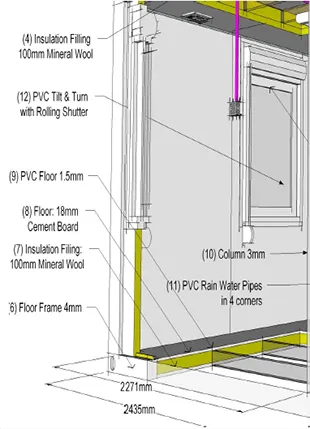

La unidad modular o contenedor está diseñada como una estructura de peso ligero y alta resistencia, compuesta de perfiles de marco para pisos, techos y uniones de esquina. El sistema permite expandir la superficie uniendo contenedores individuales de forma longitudinal o transversal sin límites. Admite alturas de hasta 3 niveles (planta baja + 2 pisos).
| Dimensiones y Variaciones de Contenedores Modulares | |
|---|---|
| Longitud del Contenedor (Estándar 20 Pies) | 6.058 mm (Opciones de 10 a 30 pies / 3.048 - 9.100 mm) |
| Ancho del Contenedor | 2.438 mm (Opción de hasta 3.000 mm) |
| Altura Exterior | 2.591 mm (Opciones de 2.791 mm o 3.100 mm) |
| Altura Interior Útil | 2.300 mm (Opciones de 2.500 mm o 2.800 mm) |
| Aislamiento Térmico y Coeficientes de Resistencia | |
|---|---|
| Aislamiento de Suelo | U = 0.37 W/m²K |

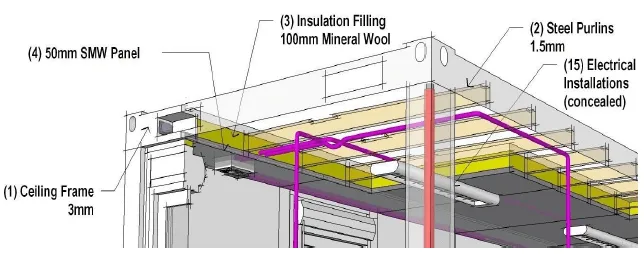

| Aislamiento de Techo | U = 0.39 W/m²K |
| Aislamiento de Paneles de Pared | U = 0.41 W/m²K |
| Ventanas y Cristales | U = 2.40 W/m²K |

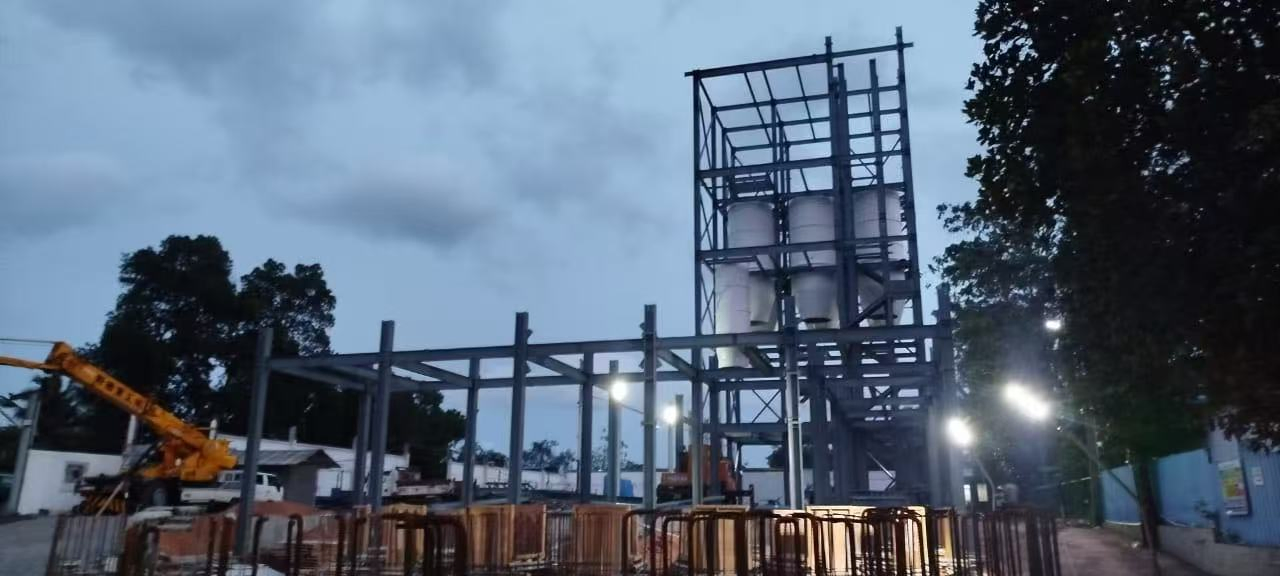

La fabricación de las vigas estructurales se realiza bajo un estricto flujo de procesos certificados:
Corte de Chapa → Ensamblaje → Soldadura Automática → Enderezamiento → Soldadura Manual → Granallado y Pintado → Almacenamiento
Máquina de Corte por Fuego CNC (Modelo: CNCDG-1530): Utilizada para el corte de chapas de acero con espesores entre 5 y 100 mm, así como para el biselado del borde del material.
Máquina de Corte Multicabezal DZCG-4000A: Especializada en el corte longitudinal rápido de placas de bridas y almas de acero con un ancho de trabajo efectivo de hasta 3200 mm.
Soldadura Automática por Arco Sumergido tipo Pórtico (Modelo: LHA5ZB): Para soldar secciones transversales masivas de hasta 800 mm x 2000 mm de acero estructural.
Granalladora de 10 Cabezales QH1525: Remueve óxido e impurezas en perfiles de acero hasta alcanzar un grado de limpieza Sa2.5, ideal para garantizar la máxima adherencia de la pintura.
Para asegurar una excelente penetración en las juntas de los marcos de acero estructural, los extremos de las placas se biselan según pautas específicas.
Ilustración 1: Ranuras sin respaldo
Ilustración 2: Dirección con respaldo
Ilustración 3: Conexiones de vigas
Ilustración 4: Detalle de junta soldada

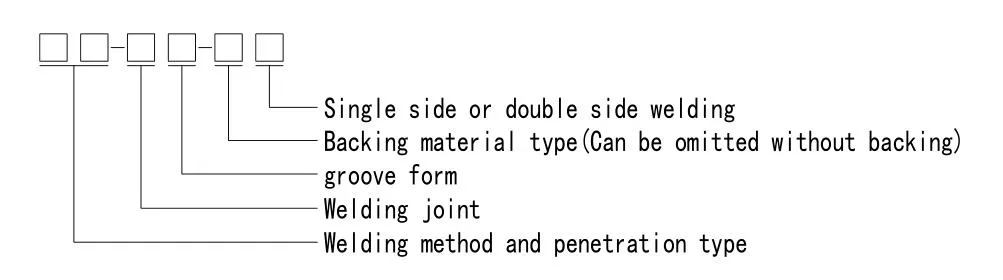

| Símbolo de Ranura | Definición del Parámetro Técnico |
|---|---|
| T | Espesor de la placa de acero a soldar (mm) |
| B | Espacio de raíz (separación entre dos placas, mm) |
| H | Profundidad de la ranura de soldadura (mm) |
| P | Cara de la raíz o talón del bisel (mm) |
| α | Ángulo total de la ranura / bisel (grados) |

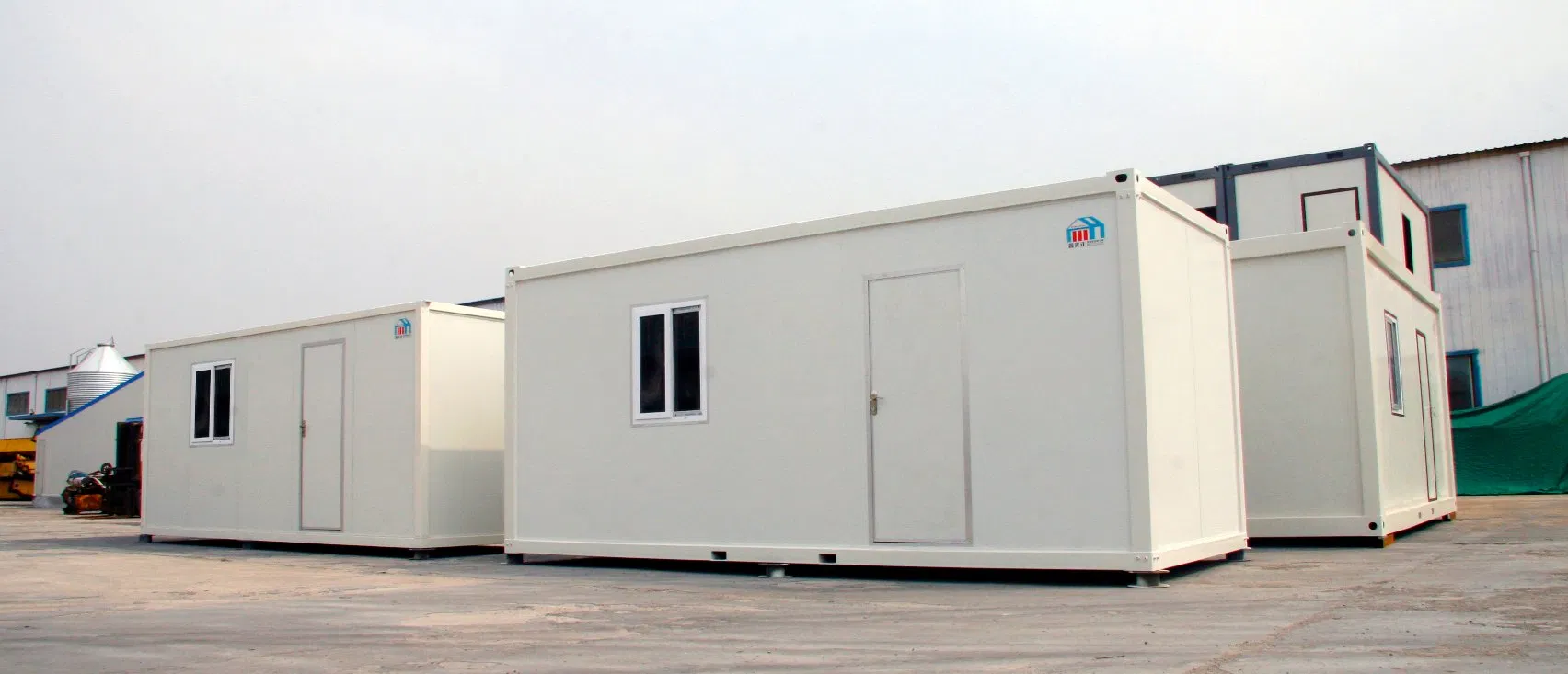

Es un sistema constructivo industrializado donde las estructuras tridimensionales se fabrican casi en su totalidad en una fábrica con estrictos controles de calidad. Una vez terminados, los módulos se transportan al sitio de obra y se ensamblan rápidamente con una grúa sobre una cimentación previamente preparada.
Gracias a la alta calidad del acero estructural utilizado (por ejemplo, perfiles de sección H laminados en caliente y chapas CORTEN) y sus tratamientos superficiales anticorrosión como el granallado y doble capa de imprimación, estas estructuras tienen un ciclo de vida útil de hasta 80 años.

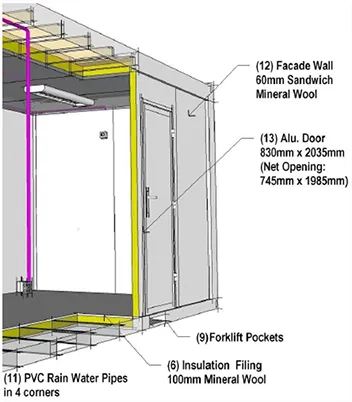

Los módulos utilizan paneles sándwich y capas de lana mineral incombustible con densidades de hasta 120 Kg/m³. Esto no solo proporciona una excelente resistencia al fuego certificada de entre 20 y 36 minutos, sino también coeficientes de aislamiento óptimos (valores U de aproximadamente 0.37 a 0.41 W/m²K).
Admiten tres métodos principales: sobre una superficie plana sólida como asfalto u hormigón existente; sobre bloques de cimientos de hormigón puntual (normalmente 6 cubos de 30x30x30 cm por cada contenedor de 20 pies); o mediante cimentación perimetral corrida de hormigón de 30 cm de ancho.

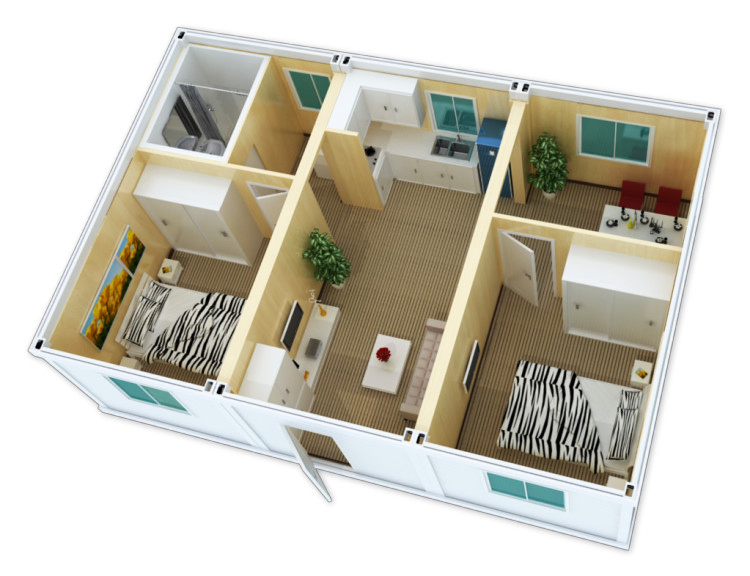

Sí. La ventaja clave del diseño modular es la escalabilidad ilimitada. Las unidades individuales se pueden acoplar longitudinal y transversalmente para crear espacios más amplios, y se pueden apilar con total seguridad hasta 3 niveles de altura (planta baja + 2 pisos).
El diseño y la fabricación cumplen rigurosamente con estándares internacionales de gran prestigio, contando con certificaciones ISO, SGS, CE, BV y aprobaciones estructurales de carga y apilamiento RINA.
